Утепление каменных и кирпичных стен жилых и производственных зданий с помощью напыления ППУ

Руководство служит помощью при составлении проектно-сметной документации и проведении работ по утеплению каменных и кирпичных стен жилых и производственных зданий с помощью напыления пенополиуретаном (ППУ).

В техническом решении используются продукты компании «Химтраст». При работе с материалами других производителей и комбинировании их с  продуктами «Химтраст» необходимо обратиться за консультацией в техническую службу info@himtrust.ru

1. Общая информация

Продукты и материалы для утепления стен в зданиях с вентилируемым фасадом и под штукатурным слоем:

Для утепления стен в зданиях с вентилируемым фасадом или фасадом из сайдинга используется двухкомпонентная система для производства закрытоячеистх жестких пенополиуретанов:

• Химтраст СКН-30 Г3
• Химтраст СКН-30/141 Г3
• Химтраст СКН-30 Г2
• Химтраст СКН-40 Г3
• Химтраст СКН-40/141 Г3
• Химтраст СКН-40 Г2
• Химтраст СКН-40 Г1

Условия хранения продуктов:

Компоненты системы ППУ хранят в крытых складских помещениях в закрытой оригинальной упаковке в условиях, исключающих попадание влаги.

Температура хранения:

• компонента А — от −60°С до +30°С;
• компонента Б — от −30°С до +30°С.

Важно! Если упаковка продуктов не герметична, повреждена или истек срок годности, то компоненты пенополиуретана и полимочевины подлежат проверке на соответствие техническим характеристикам и, в случае подтверждения их пригодности, могут быть использованы по назначению.

Окружающая среда:

Необходимо следовать инструкции, правилам техники безопасности и правилам по защите  окружающей среды.

Температурные условия для работы с пенополиуретаном:

1) Для водных систем:

• Температура окружающей среды от +10^оС до  +40^оС;
• температура поверхности от +10 ^оС до  +55 ^оС

При температуре поверхности ниже +10°С использовать систему компонентов «Химтраст СКН-30/141 Г3 (зимний −15°)».

2) Для фреонов:

• Температура окружающей среды от −5°С до +30°С;
• температура поверхности от −5°С до +35°С.

При температуре: от −15°С до +15°С требуется нанести грунтовочный слой ППУ 2-3 мм, оставить на 2-8 часов до набора прочности, затем произвести послойное нанесение ППУ за один проход не более 25 мм.

Как контролировать качество, работая в полевых условиях:

1. Вести журнал контроля качества, записывать все данные о погоде, температуре воздуха, поверхности, влажности, скорости ветра.
2. Контролировать толщину напыляемого материала измерительным щупом, метраж напыления и количество продукта, которое ушло на покрытие поверхности.

2. Подготовка стен

Основные положения:

1. Рекомендуем совместно с заказчиком ремонта задокументировать состояние поверхности кровли до начала работ.
2. Убедиться в сухости поверхности до нанесения покрытия.
3. Применить чистку сжатым воздухом для достижения большей адгезии перед нанесением полимеров.

Требования к конструкции фасада:

1. Проверить герметизацию стыковых соединений панелей, оконных и дверных блоков, соединения стен с балконами, козырьками и карнизами.
2. Кровля должна быть целостной, как и участки, соединяющие стены с крышей.
3. Проверить качество водоотведения, исправность вентиляции и вытяжек в санузлах, отопление и водоснабжение.
4. Температура и влажность в подвалах, на лестничных клетках и чердаках должна соответствовать требованиям Постановления Госстроя РФ от 27 сентября 2003 г. №170 “Об утверждении Правил и норм технической эксплуатации жилищного фонда”.

Требования к поверхности стен перед нанесением пенополиуретана:

1. Поверхность стен очистить от пыли и масла.
2. Металлические конструкции не должны содержать коррозию. Перед напылением ППУ их необходимо обезжирить.
3. Влажные поверхности высушить сжатым воздухом.
4. Требования к поверхности стен приведены в таблице №1.

Таблица №1

Наименования параметра, технические требования	Предельные отклонения	Метод контроля, объем контроля
Отклонение плоскости от заданного уклона (по всей плоскости)	0,2%	Инструментальный, не менее 5 измерений на каждые 70-100 м2 поверхности или на участке меньшей площади
Отклонение толщины элемента конструкции (от проектного)	10,0%	—‘’—
Число неровностей (плавного очертания протяженностью не более 150 мм) на площади поверхности 4 м2	Не более 2	—‘’—
Влажность при нанесении пенополиуретана не должна превышать, для оснований:		Инструментальный, не менее 5 измерений равномерно на каждые 50-70 м2 поверхности или на участке меньшей площади
Кирпичных	2,0%	—‘’—
Песчано-цементных	6,5%	—‘’—
Штукатурка	0,6%	—‘’—

3. Подготовка пенополиуретана

1. ППУ состоит их двух частей: полиольного компонента А и изоцианатного компонента Б.
2. Бочки с компонентами А и Б прогреть до 25-30°С.
3. После нагрева компонент А перемешивать лопастной мешалкой в течение 10-15 минут при 500 – 1000 об/мин.
4. После того как компоненты подготовлены и смешаны, приступать к напылению ППУ.
5. Давление на установках высокого давления установить в диапазоне 90 – 130 бар в зависимости от вида компонента и условий работы.
6. Химтраст СКН подходит для работы как на машинах высокого, так и на машинах низкого давления.

4. Нанесение пенополиуретана

При температуре воздуха или поверхности от +10°С до +20°С предварительно нанести праймовочный слой 2-3 мм. Подождать, пока он станет эластичным, и напылять основные слои пенополиуретана.

При температуре ниже +10°С использовать зимние системы с предварительной укладкой праймовочных слоев.

1. Компоненты А и Б под давлением подавать в смесительный узел пистолета-распылителя. Под действием давления или сжатого воздуха компоненты перемешиваются и в виде аэрозольного факела выходят на поверхность.
2. Напылить пену на поверхность. Через несколько секунд пена увеличится в объеме.
3. Толщина слоя за один проход:

Для закрытоячеистого ППУ («Химтраст СКН-30 Г3», СКН-30/141 Г3, СКН-30 Г2) - не более 25 мм.

Для открытоячеистого ППУ («Химтраст СКН-10», СКН-20) - не более 75 мм.

4. Между нанесением двух слоев сделать паузу 1-10 минут в зависимости от вида компонента.
5. Убедиться, что пена застыла. Если температура поверхности пены снизилась до 50°С, можно наносить следующий слой.

Примечание: толщина слоя пенополиуретана рассчитывается исходя из климатических условий региона. Для проведения теплотехнических расчетов необходимо обратиться в проектные организации.

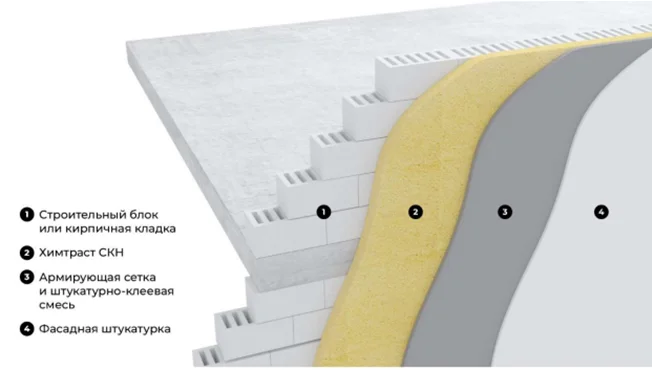

5. Схема утепления стен под штукатурным слоем

1. Наносить пенополиуретан нужно максимально ровно.
2. Зачистить поверхность абразивом, чтобы выровнять и увеличить шероховатость поверхности.
3. Для улучшения адгезии приклеить на полиуретановый клей сетку.
4. Нанести тонкий слой армировочно-клеевой смеси.
5. Для дальнейших работ можно использовать любой состав для фасадов.

Слои на рисунке:

1. Кирпичная кладка
2. «Химтраст СКН»
3. Штукатурно-клеевая смесь
4. Штукатурка

6. Схема утепления стен под вентилируемым фасадом

1. Закрепить направляющие.
2. Между направляющими нанести пенополиуретан.
3. Обрезать излишки пены.
4. Закрепить навесную систему.

Слои на рисунке:

1. Кирпичная кладка
2. «Химтраст СКН»
3. Кронштейны крепления навесной стены
4. Навесная стена

7. Окончание работ

1. Поверхности содержать в чистоте до и после строительных работ, как и оборудование для напыления.
2. Убрать следы разлитого материала с наземной поверхности.
3. Утилизация твердых и жидких отходов осуществляется в соответствии с требованиями действующего законодательства.
